Mepa Sürme Dış Gardırop Mekanizması (SKM38AY-D)

Mepa Sürme Dış Gardırop Mekanizması (SKM38AY-D)

· İç mekân dekorasyonu için üretilen dolap, gömme dolap tasarımına uygundur.

· 2-3-4 kapak birbiri ardına düşünülebilir olması olası gönyesizlikleri düzeltecek şekildedir.

· Üst ve alt mekanizmalar alüminyum ray içinde emniyetli ve seri çalışır.

· Üst taşıyıcı tekerlekler rulmanlıdır.

· Max 60 kg kapak taşıma kapasitelidir.

SKM 38 AY Hafif Sürgülü Kapak Sistemi bir dolapta Max 50/60 kg ağırlığında kapak uygulanır. Kapak kalınlıkları 16 – 18 – 22 – 24 mm arasında olmalıdır.

UYGULAMA

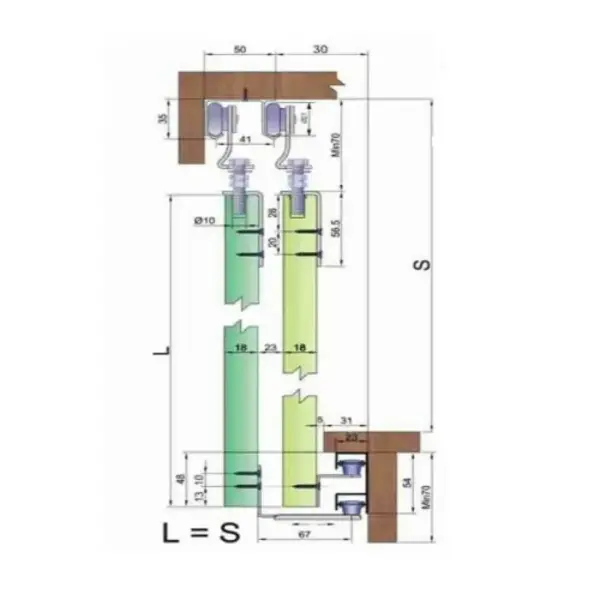

1- Üst tabla üzerine üst rayı tabla yüzeylerine sıfır olacak şekilde resimde belirtildiği gibi sabitleyiniz. Alt rayın sabitlenmesi için alt bazanın en al dolap yüzeyinden 31,5 mm içerde bağlanmalıdır. Dolap kesimi yapılmadan önce resimde verilen ölçülere dikkat ediniz.    Kapak boyunun ayarlanması sırasında Kapak Boyu ( L ) Tabla yüksekliği ( X ) L=X olarak belirleyiniz

2- Kapak üzerine resimlerde belirtilen eksenlerde deliklerini deliniz. Üst makaraları sabitleyiniz. Alt kılavuz elemanlarında sabitleyiniz.

3- Kapakları dolap üzerine montaj yapılırken ilk olarak alt kılavuz makaralarını ray içerisine yerleştiriniz. Üst ray içerisine üst makaraları oturtunuz. Üst makara ayar civataları yardımı ile gönyesizlikleri ortadan kaldırınız.
